فرم های مختلف پنجره دوجداره uPVC (شکل ظاهری و مکانیزم بازشو)

از مزیت های پروفیل یو پی وی سی تنوع در یراق است. این محصول در دو دهه گذشته کاملا با فریم های آهنی سابق جایگزین شده است. وجود این پروفیل ها سبب شده تنوع بسیار بیشتری به درب و پنجره از نظر ساخت، فرم و نوع بازشو ایجاد شود. فرم های مختلف پنجره دوجداره uPVC به شکل های مختلف در معماری مورد استفاده قرار می گیرد و با توجه به نیاز می توان به راحتی از این اشکال و تنوع بازشو در مکان های گوناگون و محدودیت های مکانی استفاده کرد.

اتصال یراق به پروفیل یو پی وی سی

یراق های پنجره دوجداره uPVC به بدنه پروفیل پیچ یا پرچ می شود و همرنگ با خود پروفیل هستند تا زیبایی بیشتری به کار وارد کند. درون پروفیل‌های uPVC معمولاً با تقویت‌کننده‌های فولادی مستحکم می‌شوند که باعث افزایش امنیت آن‌ها می‌شود. این سازه استحکام بخشی به گالوانیزه uPVC مرسوم است. یراق ها نظیر لولا و دستگیره یا بازشوها به گالوانیزه متصل شده که توان بیشتری از جنس خود uPVC دارد. پروفیل گالوانیزه با ضخامت های متنوعی درون شیارهای محصول قرار می گیرد که طبیعتا در استقامت پنجره موثر است. ضخامت های ۱.۲۵ ، ۱.۵ و ۲ میلیمتر استانداردهای رایج گالوانیزه uPVC هستند.

مدل های مختلف پنجره دوجداره

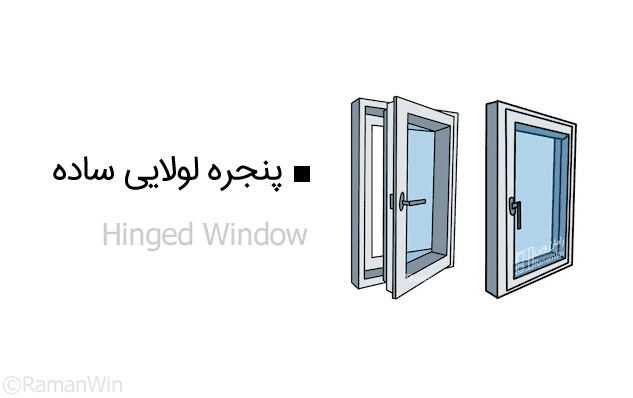

1. پنجره لولایی تک حالته ساده

ساده‌ترین و رایج‌ترین نوع پنجره دوجداره uPVC است. این نوع پنجره فقط به سمت داخل یا خارج باز می‌شود و مناسب برای فضاهایی است که نیاز به تهویه ساده دارند. همچنین با توجه به موقعیت نصب، به صورت راست و چپ بازشو هستند.

پنجره لولایی ساده / Hinged Window

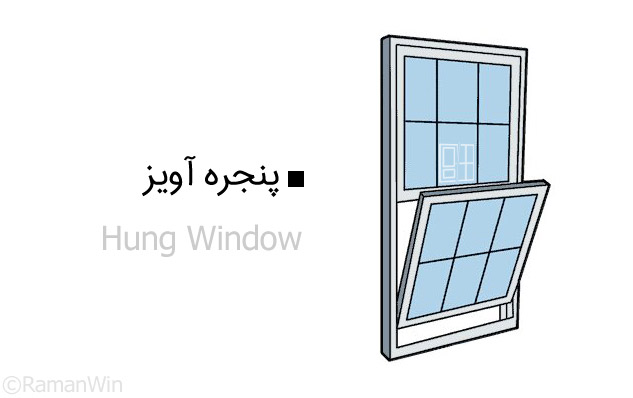

2. پنجره آویز (Hung Window)

پنجره‌ ای عمودی است که دارای سش است. دو مزیت اصلی برای این سبک از پنجره عبارتند از حداکثر گردش هوا با قابلیت باز کردن و کج شدن که در آن سش های بالایی و پایینی به سمت داخل متمایل می شوند و اجازه می دهند هر دو شیشه داخلی و خارجی از داخل خانه شما تمیز شوند. این مدل پنجره به صرت تک و دوبل قابل اجراست.

پنجره آویز / Hung Window

3. پنجره تاشو (Foldable Window)

پنجره تاشو از چند لنگه تشکیل شده‌اند که به صورت تاشو باز و بسته می‌شوند و برای فضاهای بزرگ مانند تراس یا بالکن که نیاز به بازشوی کامل دارند مناسب هستند. معمولا برای بازشوهای بیشتر از 3 متر این این سیستم استفاده می شود. پنجره تاشو با نام پنجره آکاردئونی نیز معروف است.

4. پنجره کشویی (Sliding Window)

پنجره کشویی یکی دیگر از انواع پنجره دوجداره است به صورت افقی و روی ریل باز و بسته می‌شوند و مناسب برای فضاهایی که محدودیت فضا برای بازشو به داخل یا خارج وجود دارد است. پنجره‌های کشویی از دو یا چند پنل تشکیل شده‌اند که به صورت افقی روی ریل حرکت می‌کنند. معمولاً یکی از پنل‌ها ثابت است و پنل دیگر به راحتی به چپ یا راست حرکت می‌کند تا پنجره باز یا بسته شود. این مکانیسم ساده باعث می‌شود استفاده از این پنجره‌ها بسیار آسان تر از سایر مکانیزم های بازشو باشد.

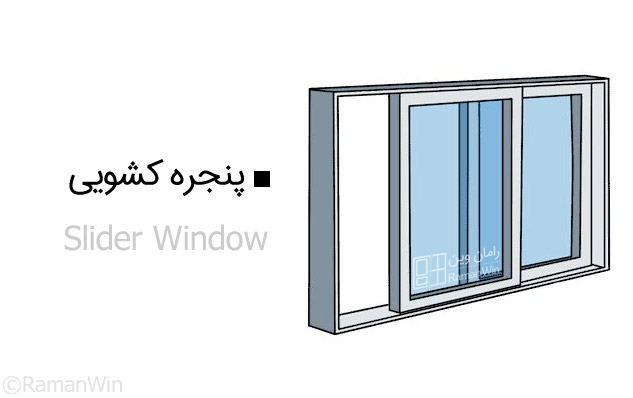

پنجره کشویی / Slider Window

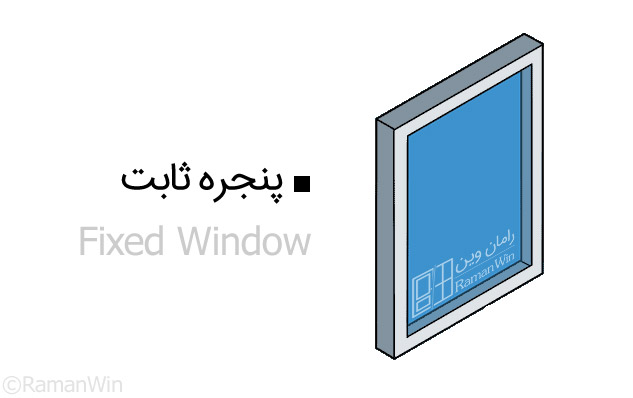

5. پنجره ثابت (Fixed Window)

هیچ نوع بازشویی ندارد و فقط برای نورگیری و دید استفاده می‌شود. فضاهایی که نیاز به تهویه یا بازشو ندارند، مانند پنجره‌ قسمت بالای درب یا پنجره‌های دکوراتیو از نوع ثاب هستند.

پنجره ثابت / Fixed Window

6. پنجره پیوت یا محوری (Pivot Window)

پنجره پیوتی حول یک محور مرکزی می‌چرخد و می‌تواند به داخل یا خارج باز شود و مناسب برای فضاهای خاص یا طراحی‌های مدرن هستند. پنجره یا درب پیوت بسیار مینیمال است و معمولاً با مکانیسم‌های قفل پیشرفته و مواد مقاوم ساخته می‌شود که امنیت بالایی را فراهم می‌کند.

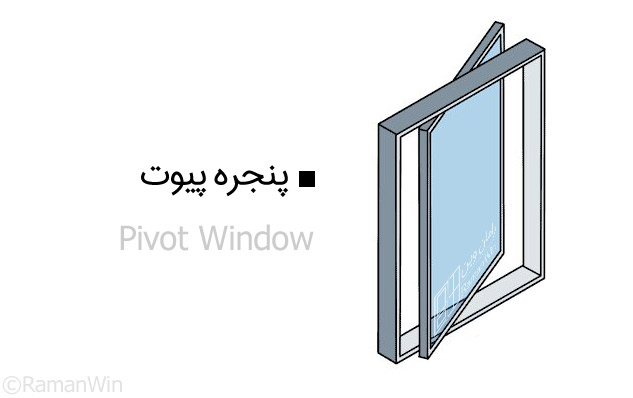

پنجره پیوت / Pivot Window

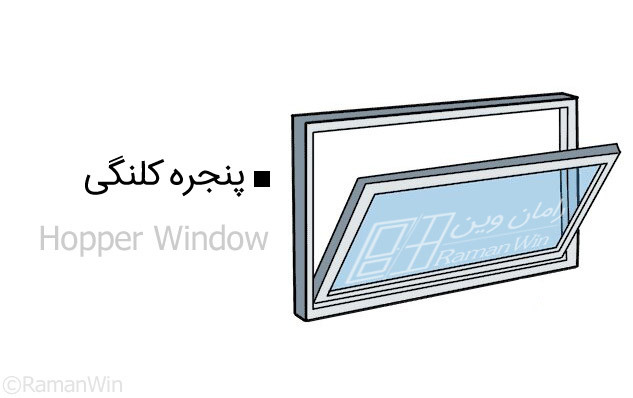

7. پنجره کلنگی (Hopper Window)

از انواع پنجره دوجداره کلنگی یا هوپر هستند که به صورت داخل و بیرون باز شو طراحی می شوند. زاویه بازشو این پنجره توسط دو قیچی محدود شده است که امنیت انتهای بازشو را تامین می‌کند. مناسب برای پنجره‌های سقفی یا فضاهای مرتفع است و بازشویی محدود به 30 تا 45 درجه دارد. بیشترین کاربرد آن در سرویس بهداشتی و حمام و تهویه است.

پنجره کلنگی / Hopper Window

8. پنجره ترنر و تیلت (Turn & Tilt Window)

این پنجره‌ها دو حالت بازشو دارند: حالت اول پنجره مانند پنجره‌های سنتی به سمت داخل یا خارج باز می‌شود (Turn) و حالت دوم پنجره از بالا یا پایین به داخل مایل می‌شود و یک شکاف کوچک برای تهویه ایجاد می‌کند (Tilt).کاربرد حالت دوم برای پنجره آشپزخانه و فضاهایی که نیاز به کنترل جریان هوا دارند بسیار ایده‌آل است. این مدل پنجره بسیار کاربردی و امن محسوب است و مناسب خانه‌هایی است که کودکان حضور دارند.

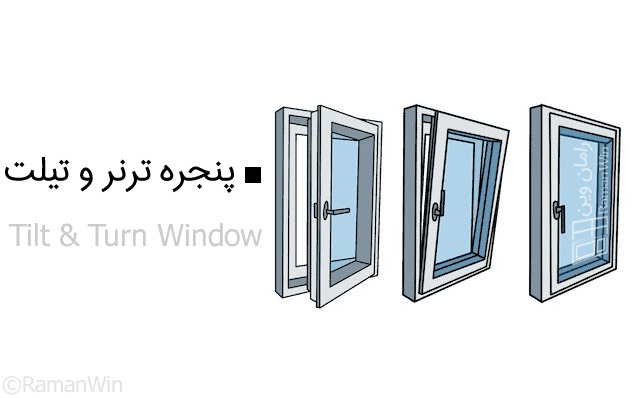

پنجره ترنر و تیلت / Tilt & Turn Window

9. پنجره شیروانی (Dormer Window)

نوعی از پنجره‌ها هستند که معمولاً در قسمت بالایی ساختمان‌ها، به ویژه در سقف‌های شیبدار یا شیروانی‌ها به صورت ثابت یا بازشو طراحی می‌شوند. این پنجره‌ها به دلیل موقعیت بالایی خود، نور طبیعی بیشتری را به داخل فضا وارد می‌کنند. Dormer واژه ای فرانسوی به معنی اتاق خواب است. شیروانی ها در دهه های 40-50 به منظور اتاق خواب استفاده می شدند. پنجره های شیروانی می تواند به صورت قوسی، هلالی و دایروی نیز اجرا شوند.

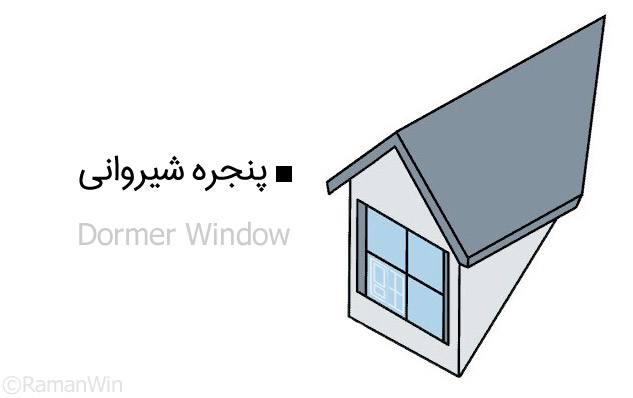

پنجره شیروانی / Dormer Window

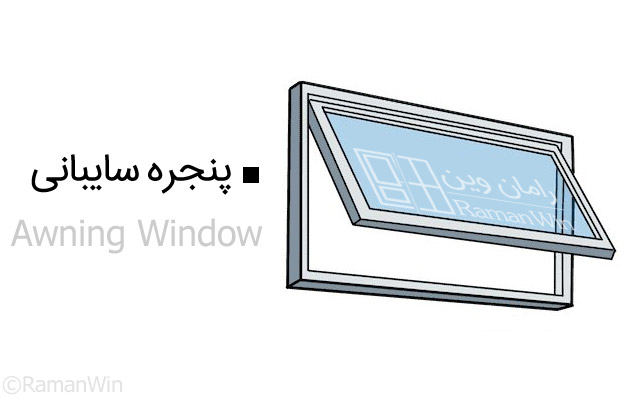

10. پنجره سایبانی (Awning Window)

پنجره‌های سایبانی از انواع پنجره‌ها هستند که به دلیل طراحی خاص و کاربردی‌شان، در بسیاری از ساختمان‌ها استفاده می‌شوند. این پنجره‌ها به صورت افقی باز می‌شوند و معمولاً از بالا به بیرون باز شده و شبیه به یک سایبان کوچک هستند. تفاوت پنجره دوجداره کلنگی و سایبانی در این است که در مدل های سایبانی محدودیتی در اندازه زاویه باز شدن وجود ندارد و مدل های کلنگی معمولا کوچک تر طراحی می شوند ولی در پنجره سایبانی ابعاد بزرگتر است، در نتجیه تهیه هوا و نور بیشتری رد و بدل می شود.

پنجره سایبانی / Awning Window

11. پنجره فولکس واگنی (Volkswagen Window)

یکی دیگر از انواع بازشو پنجره دوجداره ، فولکس واگنی است که از خودروهای این شرکت معروف به ویژه مینی‌ بوس‌ های کامبی یا ترانسپورتر الهام گرفته شده است. این پنجره‌ها به دلیل طراحی خاص و نوستالژیک خود محبوبیت زیادی دارند. معمولاً به شکل مستطیل با گوشه‌های گرد طراحی می‌شوند که یادآور پنجره‌های این خودروهای قدیمی فولکس‌ واگن است.

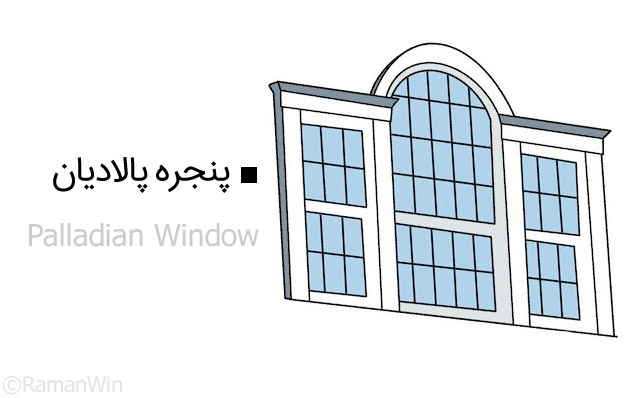

12. پنجره پالادیان (Palladian Window )

پنجره پالادیان / Palladian Window

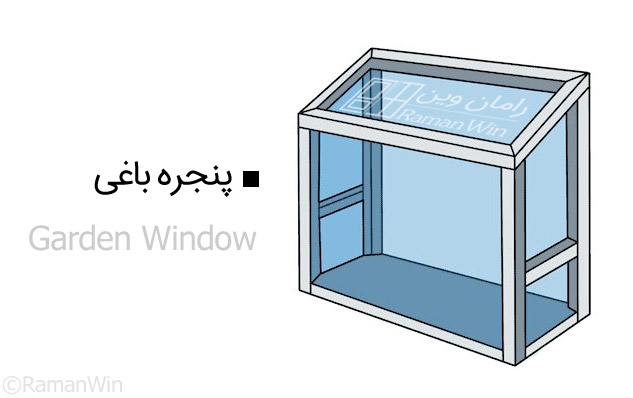

13. پنجره باغی (Garden Window)

این مدل محصول شبیه به ویترینی شیشه ای است که از دیوار بیرون زده و جنبه نگهداری گل و گیاهان و زینتی دارد. پنجره های باغی معمولا در آشپزخانه ها پیاده سازی می شوند و بصورت یک باکس شیشه ای بیرون می آیند تا بتواند از هر چهار طرف آفتاب و نور کافی را برای رشد گیاهان فراهم کند. این سبک پنجره ها بیشتر در خانه های اروپایی و آمریکایی مرسوم است.

پنجره باغی / Garden Window

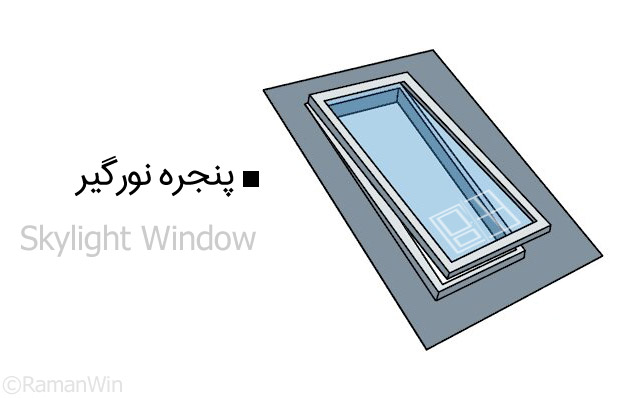

14. پنجره نورگیر (Skylight Window)

پنجره های نورگیر در سقف نصب می شوند و نور طبیعی روز را به مقدار زیادی وارد سازه می کنند. این سیستم در خانه های تک طبقه و ویلایی اجرا می شود و گاها در وسط اتاق خواب نصب شده تا در شب نیز از زیبایی آسمان بی بهره نماند.

پنجره نورگیر / Skylight Window

15. پنجره گرد (Round Window)

همیشه پنجره ها به صورت مربع و مستطیل طراحی نمی شوند. گاهی به منظور ایجاد سبک خاصی از معماری می توان از پنجره با ظاهر دایروی استفاده نمود. در ابتدا این شکل از پنجره ها در سبک معماری گوتیک به ویژه در کلیساها مورد استفاده قرار می گفتند. اغلب پنجره های گرد به صرف استفاده از نورگیر مورد استفاده قرار می گیرند و هیچ بازشویی ندارند. هرچند می توان برای آن بازشو به صورت سیستم پنجره پیوت یا لولا محوری قرار دارد. در برخی موارد نیز بازشو آن لولایی است و نیم دایره یا ربع دایره از آن باز می شود.

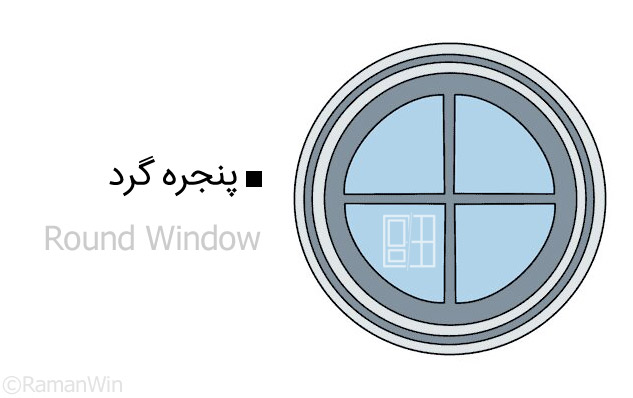

پنجره گرد / Round Window

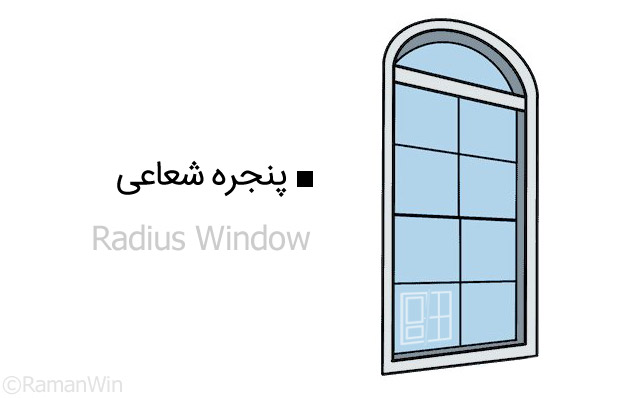

16. پنجره شعاعی (Radius Window)

از انواع فرم های مختلف پنجره دوجداره uPVC می توان به مدل های شعاعی اشاره کرد. این سبک از پنجره ها از ترکیب پنجره ای نیم دایره و مستطیلی شکل ساخته می شود. یراق بازشو این نوع از پنجره ها می تواند لولایی و یا هر مدل مرسوم دیگر باشد. این سیستم بیشتر سبک پنجره است و در طراحی های مینیمالیستی می توان از آن بهره برد.

پنجره شعاعی / Radius Window

17. پنجره هلالی، لونت (Lunette Window)

پنجره های قوسی یا لونت، نمونه ای از پنجره هلالی شکل هستند که معمولا در سر درها از آن استفاده می شود. پنجره های نیم دایره در معماری ها قدیمی و تاریخی و موزه ها بیشتر مشاهده می شود. معمولا بازشو ندارند و جزیی از سبک پنجره محسوب می شود. در معماری کهن ایرانی نیز مشابه این پنجره ها بارها طراحی و ساخته شده است. استفاده از شیشه های رنگی در بخش های هلالی، بازتابش نور های رنگی بی نظیری در آن سازه ها ایجاد می نمود.

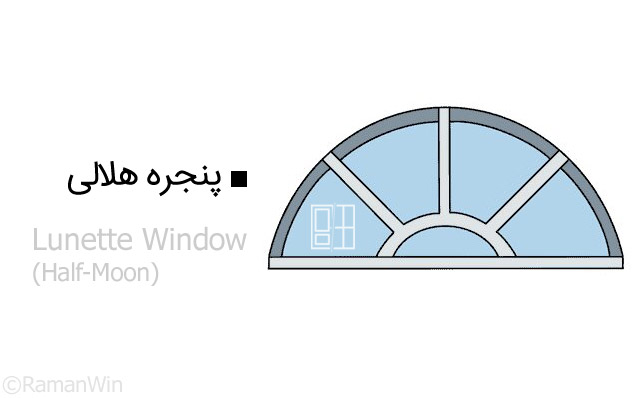

پنجره هلالی / Lunette-Window

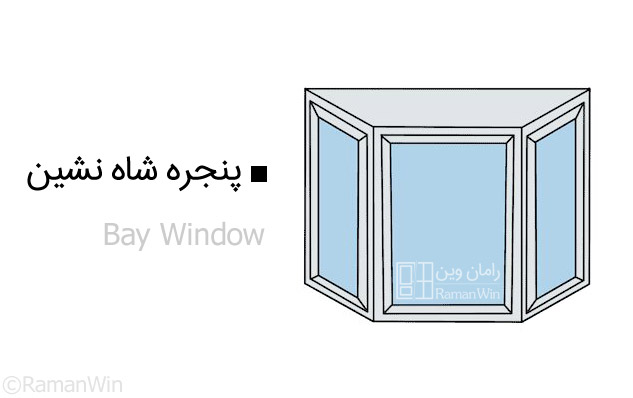

18. پنجره شاه نشین (Bay Window)

گونه ای پنجره ها به شاه نشین و یا خلیجی معروف هستند که در بخش پذیرایی خانه مورد استفاده قرار می گیرد. این پنجره ها به صورت زاویه دار در کنار هم با توجه به نمای ساختمان طراحی و پیاده سازی می شود. در این نوع قرارگیری قطعات پنجره، پنجره ها بصورت جداگانه اما با ارتفاع های یکسان ساخته می شوند و با زاویه در کنار یکدیگر نصب می شوند. این پنجره ها ترکیبی از پنجره های ثابت و بازشو هستند.

پنجره شاه نشین / Bay Windows

19. پنجره قوس دار (Bow Window)

این پنجره‌ها معمولاً از چندین بخش شیشه‌ای تشکیل شده‌اند که در کنار هم قرار گرفته و یک منحنی ملایم ایجاد می‌کنند. در واقع یک منحنی یا نیم دایره از دیوار مسطح بیرون زده است و روی محیط آن پنجره‌ها قرار گرفته‌اند. پنجره‌ها می‌توانند ثابت یا قابل استفاده باشند. از آنجایی که پنجره قوس دار با شیشه خم نصب می‌شود، گاهی به آن پنجره خم نیز گفته می‌شود. برخلاف پنجره‌های خلیجی (Bay) که معمولاً زوایای تیزتری دارند، پنجره‌های قوس‌دار (Bow) منحنی نرم‌تر و پیوسته‌تری دارند. این مدل از نوع پنجره‌ها دید وسیع تری به بیرون ایجاد می‌کند و فضای خانه را دلبازتر نشان می‌دهد.

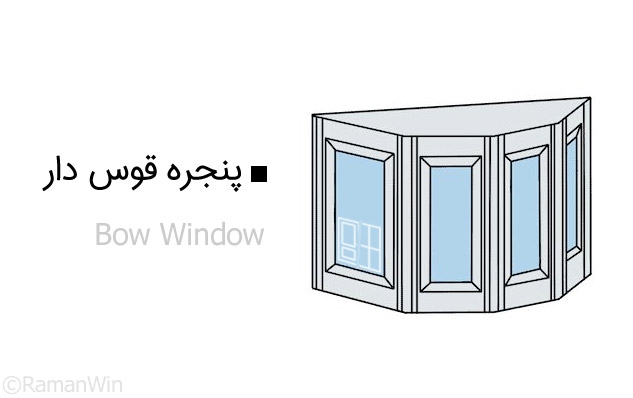

پنره قوس دار / Bow Window

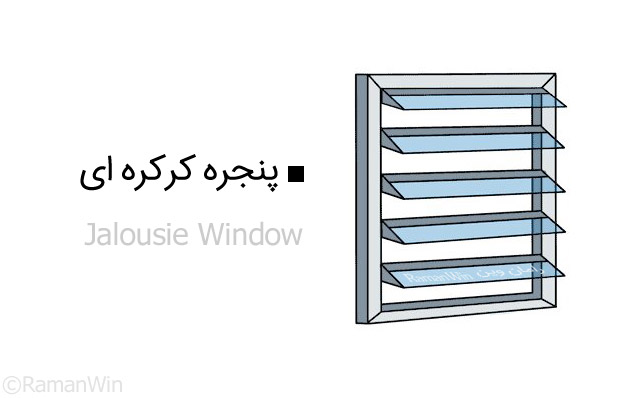

20. پنجره کرکره ای (Jalousie Window)

کرکر پنجره، پنجره لوور و یا پنجره جلوسی از واژه فرانسوی Jealousy الهام گرفته شده است و در دهه 70 میلادی در فرانسه مرسوم بود. یکی از مزایای متمایز این سیستم پنجره این است که می توان بخش کرکره را کمی کج کرد تا نسیم خنک وارد شود و در عین حال از فضای داخلی در برابر باران محافظت می کند. این محصول برای بهبود گردش هوا در داخل اتاق به خصوص در ماه های تابستان کاربرد دارد. پنجره لوور برای آب و هوای گرمسیری و مکان هایی که تهویه ندارند مورد استفاده بوده است. کرکره ها از جنس های چوب، کامپوزیت، شیشه و uPVC تهیه می شود.
