مشخصات فنی کرتین وال + مزایا و معایب

نمای کرتین وال (Curtain Wall) نوعی نمای خارجی ساختمان است که از ترکیب شیشه و فریم های آلومینیومی و فولادی ساخته می‌شود. این سیستم به عنوان دیوار خارجی غیرسازه‌ای عمل می‌کند که وزنی روی سازه اضافه نمی کند و تنها مانند یک پرده شیشه ای در نمای ساختمان خودنمایی می کند. این سیستم می‌تواند به‌عنوان یک نمای مدرن، ایمن و پایدار در ساختمان‌های بلند مرتبه و پروژه‌های بزرگ استفاده شود. فریم ها، قطعات شیشه ای و گستگت ها بخش های مهمی از مشخصات فنی کرتین وال هستند. این نما به صورت های مختلفی نظیر فریملس، فیس کپ و اسپایدر اجرا می شود که در ادامه به آن ها می پردازیم.

اجزای اصلی نمای کرتین وال

قطعات شیشه ای

قطعات و پانل هاش شیشه ای یکی از اصلی ترین بخش های نمای کرتین وال هستند که هدایت نور به داخل از این شیشه ها صورت می گیرد. این قطعات همگی از شیشه سکوریت تولید می شوند و برای افزایش عایق سازی و استقامت نیز به صورت دوجداره قابل اجرا هستند. برای هدایت بهتر دید به بیرون و داخل و همچنین انعکاس نور می توان از پانل های شیشه ای رفلکس و رنگی نیز استفاده نمود.

– فریم

اسکلت یا سازه اصلی نمای شیشه ای هستند که پانل‌ های شیشه‌ ای را در سر جای خود نگه می‌دارد. این فریم ها از اجزای حساس نمای شیشه ای محسوب می شوند که در کنار نگهداری شیشه، انتقال بارها به سازه اصلی ساختمان را به عهده دارند. این قطعات معمولا از پروفیل‌های آلومینیومی سبک و مقاوم ساخته می‌شود که در برابر زنگ ضدگی و خوردگی بسیار مقاوم هستند.

در این سیستم، فریم هایی که به صورت عمودی بار اصلی سیستم را تحمل می‌کنند مولین‌های عمودی (Mullions) نام دارند و قطعات افقی که به مولین‌های عمودی متصل می‌شوند و قاب‌بندی را کامل می‌کنند مولین‌های افقی (Transoms) نامیده می شود.

– لامل

لامل ها در نمای کرتین وال به قطعات باریک و بلندی گفته می‌شود که معمولا به صورت عمودی یا افقی روی سطح نما نصب می‌شوند. این قطعات بیشتر برای اهداف زیبایی‌شناسی و هدایت نور استفاده می‌شوند. لامل‌ها می‌توانند از جنس‌های مختلفی مانند آلومینیوم، چوب، کامپوزیت یا حتی شیشه ساخته شوند.

– درزگیر

به صورت کلی برای آب‌بندی و جلوگیری از نفوذ آب و گرد و غبار، از انواع درزگیر استفاده می شود. در این بین درزگیرهای سیلیکونی برای اتصالات شیشه به فریم به کار می روند و گستکت ها نیز که از جنس هایی نظیر EPDM یا نئوپرن هستند برای پرکردن فاصله قطعات سیستم فریم و شیشه مورد استفاده قرار می گیرند.

– اتصالات

یکی از مهم ترین مشخصات فنی کرتین وال اتصالات هستند. وصل فریم‌های کرتین وال به ساختار اصلی ساختمان وظیفه اتصالات است. پیچ و مهره، انواع بولت، براکت و پرچ اتصالات رایج در این سیستم هستند که باید مقاومت کافی در برابر بارهای باد و زلزله را داشته باشند. تمامی این اتصالات از جنس های ضد زنگ و مقاوم به خوردگی انتخاب می شوند تا در شرایط جوی بیرون ساختمان قابلیت استفاده داشته باشند.

– سیستم تهویه

برای جلوگیری از تجمع آب باران و رطوبت های ناشی از آن در پشت سیستم، کانال‌هایی به منظور زهکشی در طراحی کرتین وال تعبیه می‌ شود. همچنین برخی سیستم‌ها مجهز به دریچه‌های تهویه برای بهبود جریان هوا هستند.

– یراق های جانبی

مواردی نظیر انواع قفل، دستگیره، بازشو، سایه بان و حفاظ شامل یراق های این سیستم هستند. کرتین وال نمایی لوکس محسوب می شود، به همین دلیل یراق ها و جانبی های مورد استفاده در این سیستم همگی از اجناس با کیفیت انتخاب می شوند تا حداکثر کارایی را داشته باشند.

– پوشش های محافظتی

به منظور افزایش مقاومت فریم‌های آلومینیومی در برابر خوردگی و اشعه UV از پوشش هایی نظیر رنگ‌های پودری یا آنودایز استفاده می‌شود. پوشش های محافظتی به منظور افزایش طول عمر و زیبایی نما استفاده می شود.

– عایق های حرارتی

عایق های حرارتی از مشخصات فنی کرتین وال مهمی هستند که برای جلوگیری از انتقال حرارت و کاهش اتلاف انرژی از عایق های پلاستیکی استفاده می‌شود. این عایق‌ها معمولا از جنس پلی‌آمید یا پلی‌اورتان ساخته می‌شوند.

– پنل های غیر شیشه ای

در قسمت هایی از نمای شیشه ای کرتین وال گاهی بنا به دلایلی از پانل های شیشه ای استفاده نمی شود. برای این منظور ممکن است برخی بخش ها با پنل‌های فلزی، کامپوزیتی و سنگی (طبیعی و مصنوعی) جایگزین شوند. معمولا قسمت هایی پاینی نما، بخش هایی که برش و یا تاسیساتی ناچارا عبور داده شده اند و یا جهت زیبایی بصری با این پنل ها پر می شوند.

انواع سیستم‌های کرتین وال

سیستم استیک (Stick System)

این سیستم ها به نوعی سبک های نصب نما هستند. در سیستم استیک قطعات به‌صورت جداگانه در محل نصب پروژه اسمبل و اجرا می‌شوند. این مدل نصب به دلیل تکه تکه بودن هزینه های تعمیر راحت تری دارد. البته به دلیل تغییرات در محل پروژه عمدتا کیفیت بسیار بالایی ندارد و امکان طولانی شدن نصب وجود دارد. روش استیک برای ساختمان‌های کوچک‌تر و پروژه‌هایی که نیاز به انعطاف بیشتری دارند مناسب است.

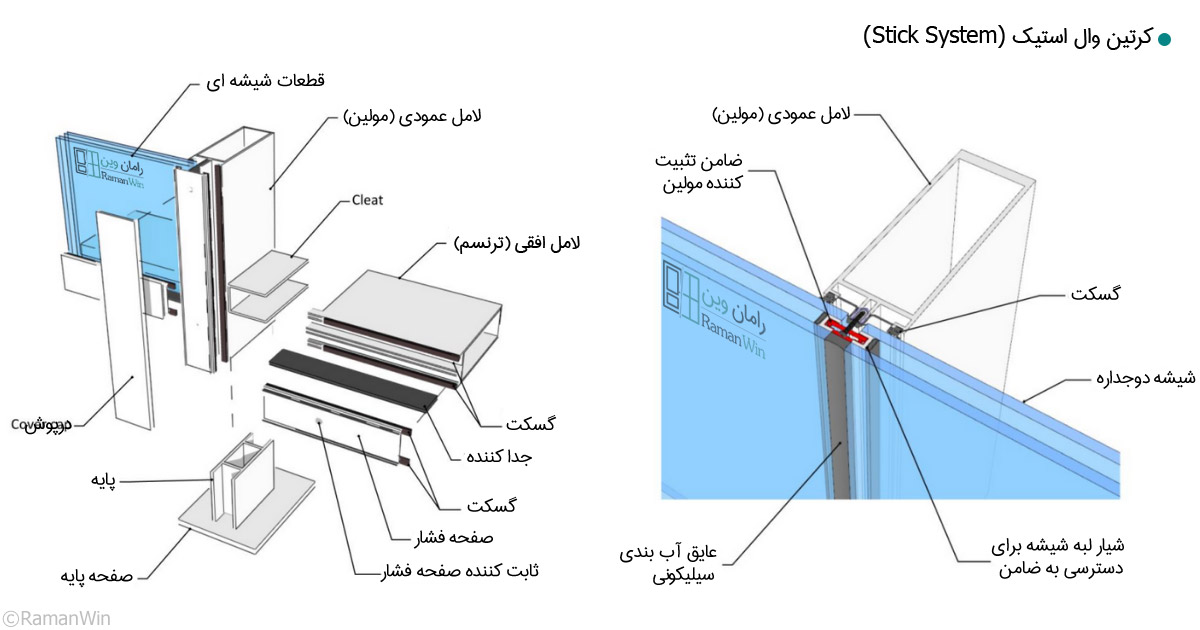

بخش های کرتین وال استیک

سیستم یونیتایز (Unitized System)

یکی از پیشرفته‌ترین و مدرن‌ترین روش‌های اجرای نمای کرتین وال است. در نصب یونیتایز پنل‌ها در کارخانه تولیدی تماما ساخته شده و به محل پروژه منتقل تا تنها عملیات نصب آن صورت گیرد. دقت بخش های ساخته شده بسیار بالا است و سرعت نصب نیز بیشتر خواهد بود. با ساخت ماژول‌های از پیش ساخته شده در محیط کارخانه ضایعات مصالح به حداقل می‌ رسد. به دلیل امکان تست بخش های مختلف قبل از نصب در محیط تولیدی، دقت کار افزایش یافته و طبیعتا برای ساختمان‌های بلند مرتبه و پروژه‌های پیچیده و بزرگ مناسب تر است.

مزایای کرتین وال

• نمای کرتین وال با استفاده از ترکیب شیشه و فلز، ظاهری شیک، مدرن و لوکس به ساختمان می‌ دهد.
• ایجاد دید گسترده از داخل به بیرون و استفاده حداکثری از نور طبیعی در طول شبانه روز.
• سازه کرتین وال خود ایستا است و ارتباطی به وزن ساختمان ندارد. این ویژگی باعث می شود بار مرده روی سازه اصلی کاهش یابد.
• با استفاده از شیشه های دوجداره می توان عایق سازی خوبی در مقابل سرما و گرما انجام داد.
• در سیستم‌های کرتین وال یونیتایز نما به سرعت نصب می‌شود. این مورد برای ساختمان های بزرگ که زمان بندی اجرا و تحویل دارند مورد اهمیت است.
• انعطاف‌پذیری و سبکی وزن نمای شیشه ای، سبب می شود در هنگام زلزله نما ساختمان عملکرد بهتری از خود در مقابل جابجایی ها داشته باشد.
• استفاده از شیشه‌های الکتروکرومیک هوشمند که در زمان های تابش خورشید امکان تغییر رنگ را دارند.
• نمای کرتین وال به ساختمان ظاهری لوکس و مدرن می‌ دهد که در نتیجه آن ارزش ملک و سازه را افزایش می‌ دهد.
• تعمیر و نگهداری بخش های آسیب دیده به دلیل ماژولار بودن قطعات نصب امکان پذیر است.

معایب کرتین وال

• هزینه اولیه ساخت و نصب نمای شیشه ای کرتین وال به دلیل استفاده از متریال هایی نظیر آلومینیوم و شیشه های دوجداره نسبت به سیستم‌های سنتی بیشتر است.
• تعمیر و نگهداری دوره ای جز جدانشدنی در این نما هستند. درزگیرهای این سیستم به مرور زمان دچار فرسودگی می شوند. بدین منظور هزینه های این مورد را باید اضافه کرد.
• به دلیل استفاده از شیشه در نما، برای حفظ زیبایی و ارزش نما نیاز به تمیز کردن مداوم دارد.
• هرچند شیشه های استفاده شده در این سیستم از نوع شیشه لمینت هستند، اما در ضربه خوردگی ها امکان شکستن وجود دارد.
• کیفیت این سیستم به شدت وابسته به تخصص و دقت است. بنابراین نیاز به مجری و نصاب حرفه ای دارد.

تفاوت کرتین وال و ترمال بریک

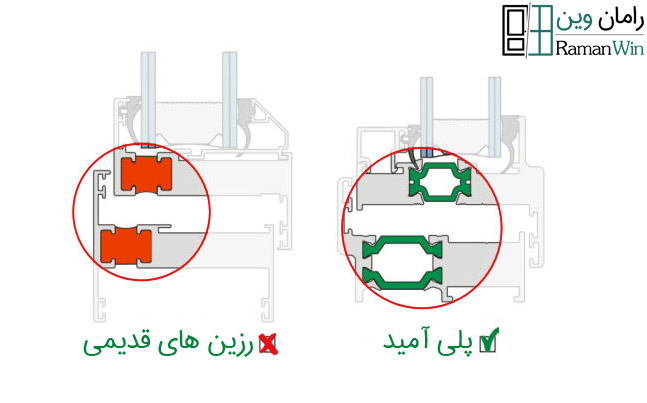

پنجره هایی موسوم به ترمال بریک (Thermal Break) پنجره هایی هستند با قاب آلومینیومی لوکس که می توان از این سیستم در نماسازی نیز استفاده کرد. در حقیقت ترمال بریک فناوری ای است که در ساخت فریم‌های آلومینیومی پنجره استفاده می شود. این مدل پنجره ها برای بهبود عایق حرارتی و صوتی بهینه شدند تا از انتقال حرارت از داخل به خارج و بالعکس جلوگیری کند. با توجه به استفاده از مواد عایق پلی آمید بین پوسته داخلی و خارجی مانع انتقال حرارت می گردد. فریم های ترمال بریک به دلیل ماهیت فلزی بودن از پنجره uPVC قوی تر است و برای شیشه های با ابعاد بزرگتر مناسب تر هستند.

کرتین وال یک سیستم کامل برای ساخت نمای شیشه ای است اما ترمال بریک نما محسوب نمی شود. البته می توان از قاب های ترمال بریک در نمای کرتین وال هم استفاده کرد تا عایق سازی خوبی به قطعات شیشه ای و نمای سازه ببخشد.

قیمت اجرای کرتین وال

برای برآورد هزینه و قیمت کرتین وال می بایست کارشناسان به محل پروژه مراجعه و با توجه به مساحت کار، متریال مورد استفاده، نحوه نصب (استیکی و یونیتایز) و مشاهده طراحی نمای سازه قیمت نهایی را به کارفرما اعلام نمایند. ما در مجموعه رامان مفتخریم که با استفاده از مهندسین، نصابان حرفه ای و طراحان خلاق بهترین نمای شیشه را برای سازه شما رقم بزنیم. لطفا برای استعلام قیمت با شماره های 09129642984 و 02156910412 تماس حاصل نمایید.
